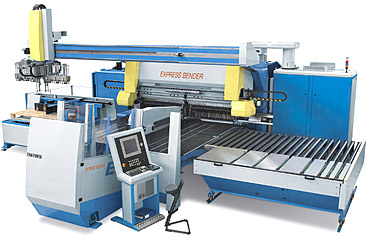

FINN-POWER EB Express Bender
- 자동화된 벤딩셀(bending cell)로써 생산성을 극대화하십시오


많은 경우에, 철판을 접어서 만드는 부품의 표준 방법인 절곡기(press brake)는 가장 일반적이고 광범위하게 쓰이는 제조 방법입니다.

그러나, 아래와 같은 경우를 감안하게 되면, 자동화 벤딩셀이 갖고 있는 우수한 장점들을 필요로 하는 케이스들이 많이 존재합니다.

  • 전체 제조 비용
  • 부품의 품질
  • 자동화 정도

FINN-POWER의 새로운 EB 벤딩셀은 아래와 같은 경우에 최적의 솔루션을 제공합니다.

  • 대형 부품들
  • 얇은 철판
  • 대량 생산
  • 자동화 생산

FINN-POWER EB는 모든 기계의 작동 사이클이 완전 자동화되어 있습니다: 로딩 - 절곡 - 회전 - 언로딩

작동 방식

모든 작동은 CNC와 PLC에 의해서 이뤄집니다. CNC와 PLC는 내부 네트워크를 통해서 서로 정보를 교환하고 동기화됩니다. 기계의 주요 기능과 모든 축들의 제어는 CNC가 관장합니다. 기본 제공되는 내장형 PC와 스크린으로 효과적인 인터페이스를 구현해 줍니다.

절곡은 일반적으로 철판 각 면의 바깥쪽 모서리부터 시작해서 안쪽 방향으로 순서대로 진행됩니다. 철판은 로봇에 의해서 자동으로 로딩이 되고, 메니퓰레이터가 철판을 눌러 고정시킵니다. 메니퓰레이터는 모든 조작 단계에서 작업물을 견고하게 붙잡고 있게 됩니다.

절곡 작업을 실행시에는, 벤딩 툴이 제 위치에 놓인 철판을 필요한 만큼 눌러서 고정시킵니다. 블레이드와 상부 툴 사이로 돌출된 부분을, 두 개의 블레이드가 위로 또는 아래로 조작되어, CNC에서 입력된 필요한 각도만큼 절곡하게 됩니다. 모든 절곡이 완료된 작업물은 자동으로 배출되고 새로운 작업물이 로딩 됩니다.



FINN-POWER EB가 기존의 방식보다 비용면에서도 우수한 효율성을 보이는 케이스들는 많이 있습니다. 최신기술로 최고의 생산성을 제공하는 FINN-POWER와 함께, 귀하의 케이스를 분석해 보시기 바랍니다.
