이미 수백 대의 판매량으로 검증된 모델인 SX에서 탄생된 보다 새로운 타입 SKK는 전 세계적으로 매우 다양한 어플리케이션에서 사용되고 있습니다. 주로 냉간단조에서 많이 쓰이지만, 두 종류 모두 열간단조에도 적합합니다.
차량용 Axle Housing
차량용 Hollow Transmission Shaft
칩이 생기지 않는 단조 가공은 GFM의 단조 장비들의 탁월한 장점인, 높은 정밀도를 자랑합니다.
GFM은 열간 제품이나 냉간 제품, 다양한 크기와 직경 등을 CNC로 컨트롤하여 생산하실 수 있는 유연성(Flexibility)를 제공해드립니다. 또한, 매우 빠른 타격속도로 확실하게 줄어드는 사이클 시간을 경험하실 수 있습니다.

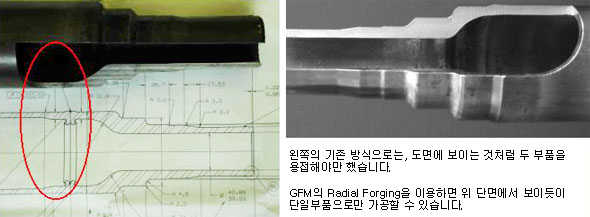

Axle Housing 가공모습 및 제품 단면
Hollow Driveshaft, Transmission shaft 및 Cam Shaft 도 가공이 가능합니다
| 종류 |
최대
초기
직경 (hot) |
최대
초기
직경 (cold) |
최소
단조
직경 (hot) |
단조 힘
(MN) |
분당
스트로크수 |
직경 설정
범위 (mm) |
입력전력
(kW) |
| SKK-06 |
Ø 60 |
Ø 35 |
Ø 16 |
800 |
< 1600 |
< 60 |
100 |
| SKK-10 |
Ø 100 |
Ø 55 |
Ø 35 |
1250 |
< 1200 |
< 60 |
200 |
| SKK-14 |
Ø 140 |
Ø 70 |
Ø 40 |
2000 |
< 800 |
< 100 |
300 |
| SKK-17 |
Ø 170 |
Ø 80 |
Ø 45 |
2800 |
< 400 |
< 120 |
600 |
| SKK-19 |
Ø 190 |
Ø 95 |
Ø 40 |
4000 |
< 500 |
< 70 |
650 |
| SKK-21 |
Ø 210 |
Ø 110 |
Ø 40 |
6000 |
< 600 |
< 75 |
900 |
| SKK-27 |
Ø 270 |
Ø 120 |
Ø 50 |
4000 |
< 400 |
< 190 |
950 |
|

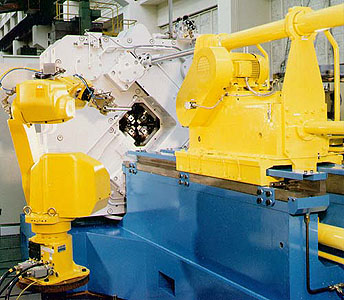

Radial Forging Machine SKK
