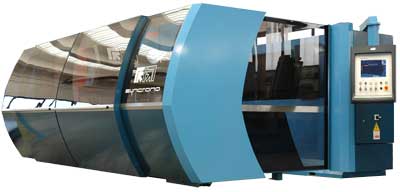

SYNCRONO는 혁신적인 레이저 장비로써, 매우 복잡한 궤적의 경우에도, 매우 빠르고 정확한 가공이 가능합니다.
타 제품과 비교하여 두 배나 빠른 가속도와, 진동을 제거해주는 혁신적인 솔루션으로 무장한 SYNCRONO는 최고의 성능과 최대의 효율성으로 레이저 장비 산업계에 혁명과도 같은 큰 업적을 이룩하였습니다.
분당 1,000개 타공이 현실화되다
SYNCRONO는 커팅시에 6g (중력가속도의 6배)가 넘는 유효가속도에 도달합니다. 현존하는 가장 빠른 장비가 가공할 수 있는 양의 두 배인 분당 1,000 개의 타공을 실현하여, 우수한 성능을 증명하였습니다.
한 플랫폼 안에 두 개의 장비: 비교할 수 없는 효율성 SYNCRONO는 매우 독특한 솔루션에 그 기반을 두고 있습니다. 완벽하게 동기화(synchronization)되는 두 개의 기계가 한 장비안에 존재한다고 할 수 있습니다: 매우 역동적이며 이동부위가 최소화된 경량의 헤드 부분과, 대형 (3000x1500 mm) 작업 공간을 갖고 있는 레이저 장비 부분으로 나뉘어집니다. 이 두 장비는 최적의 이동궤도을 계산해주는 특허받은 알고리즘에 의해서 상호 작동합니다. 역동성으로 인해서 생기는 진동은 활성 보정기능으로 상쇄시킵니다.
SYNCRONO의 주요 기능:
매우 높은 역동성: 가속도 60 m/s²
매우 높은 역동성: 가속도 60 m/s²
플라잉 옵틱스(Flying optics): 가공중 작업물은 고정된 상태로 있음
단일체 구조: 모든 요소들이 이동이 편리한 한 개의 블록에 내장되어 있음
3면에서 접근이 용이한 칸티레버(cantilever) 구조
쉽고 빠른 설치 및 위치 이동 (기초공사가 필요없음)
특허기술인 평행이동 (parallel kinematics) 구조로써, U 및 V, 두 개의 고속 이동축이 장치된 헤드
박판 및 후판 가공에 각기 대응하는 5” 및 7.5” 렌즈
모든 작업 공간에 대해서 동일한 빔 경로를 유지함
초점 위치의 자동, 또는 프로그래밍이 가능한 제어: 가공 두께 및 재질이 바뀔 때에도 수동 조작이 필요없음
거리 측정 센서 (Capacitive sensor)
센서를 이용한 철판 위치감지 시스템
두꺼운 재료 가공을 최적화해주는 레이저 관통 모니터 (LPM, Laser Piercing Monitor)
충돌 시에 노즐을 보호해주는 안전 장치
CNC PRIMACH-20L:
- 웹 기술 및 Windows® 운영체제로 구현되는 MMI
- 표준 PC 및 LINUX 운영체제 기반의 수치제어 (numerical control)
- 15" 평면 터치 스크린
- TOB - Technological Tables on Board, 다양한 기술적인 컨텐츠가 내장되어 있음
장비에 통합되어 있는 PRIMA INDUSTRIE의 고성능 CP 시리즈 레이저
오프라인 프로그래밍 소프트웨어 PICAM
SYNCRONO의 주요 옵션:
플라즈마 모니터링 및 재시작 기능 (무인생산시 매우 유용함)
자동 팔레트 체인저
철판 로딩 장치
프라마서버(PrimaServer): 묘듈식이며, 다양하게 적용 가능한 자동 재료 핸들링 시스템
고급 프로그래밍 (nesting 및 "common edge" 커팅) 을 위한 소프트웨어 패키지

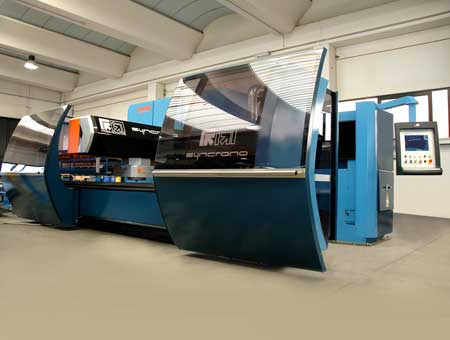

왜 SYNCRONO는 특별한가?
SYNCRONO는 현존하는 레이저 장비 중 가장 빠른 속도 (커팅 시에도 6g 이상의 가속도)를 갖고 있어서, 사이클시간을 획기적으로 줄여주며, 결과적으로 생산비용을 줄여줍니다.
극대화된 속도와 최고의 커팅 품질, 두 가지 중 어느 하나를 포기해야만 하는 기존의 장비들과 달리, 속도와 품질, 두 영역 모두에서 최고를 자랑합니다.
작업영역 전체에 대해서 균일한 정밀성과 커팅 품질을 갖습니다.
고속으로 이동하는 개체를 최대한 간소화하여, 운용비용이 절감됩니다.
진동이 없으므로, 최고의 안정성과 함께 언제나 최대의 성능을 발휘합니다.
많고 다양한 고객들의 생산현장에서 그 실력을 증명하고 있는 PLATINO를 기반으로 하고 있습니다.
- 플라잉 옵틱스(flying optics): 가공하는 작업물의 중량에 구애받지 않는 정밀도와 속도
- 컴팩트한 부피와, 간단한 설치 작업 (기초공사가 필요없음)
- 모듈화: 고객의 필요에 따라서 다양한 설정과 추가 확장이 가능합니다

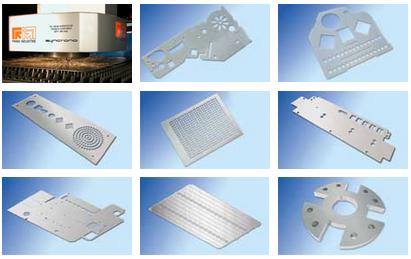

- 어플리케이션 유연성: 다양한 재질과 두께의 재료를 가공할 수 있습니다
TECHNICAL SPECIFICATIONS
STROKES OF MAIN AXES
X (mm)
3000
Y (mm)
1500
Z (mm)
130
STROKES OF LOCAL AXES
U (mm)
100
V (mm)
100
SPEED OF MAIN AXES (X,Y)
100 m/min (maximum combined speed of axes 140 m/min)
SPEED OF LOCAL AXES (U,V)
150 m/min (maximum combined speed 210 m/min)
ACCELERATION OF MAIN AXES (X,Y)
0,8 g (single axis)
ACCELERATION OF LOCAL AXES (U,V)
6 g (single axis)
AXIS RESOLUTION
0,001 mm
PRECISION(*)
X,Y,Z
U,V
• according to the standards VDI/DGQ 3441 • length of measuring: complete stroke
Positioning accuracy (Pa): 0.03 mm
Positioning accuracy (Pa): 0.02 mm
(*) the precision of the part depends on its type, size and pre-treatment, and the conditions of application.
