IntelliBend II

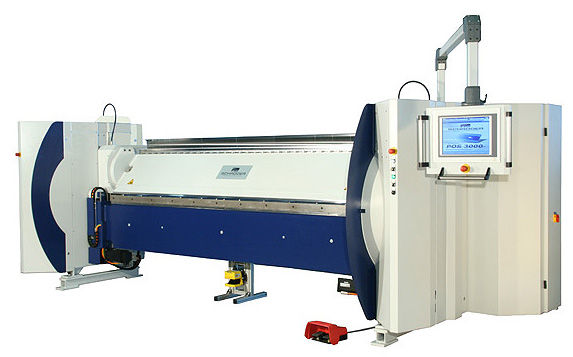

IntelliBend II 는 어떠한 복잡한 제품도 가공할 수 있습니다. 많은 헨들링 작업들을 필요로 하지 않으므로 때문에, 획기적으로 가공 시간을 줄여주므로, IntelliBend II는 가히 혁명적이라고 할 수 있습니다. 복잡한 절곡 형상의 부품도 보다 저렴한 비용으로, 우수한 품질로 제작될 수 있습니다. IntelliBend II 는 최신 제어 기술이 적용된 고정밀 메카닉 시스템과 새롭게 출시된 미래지향적인 소프트웨어 POS 3000의 조합으로 탄생되었습니다.

IntelliBend II 는 일반적으로 기계 뒷면에서 조작됩니다. 긴 테이블은 3200mm (또는 4000mm) 까지 스톱 옵션을 제공해 줍니다. 중심부의 작업자 출입구는 폭이 좁은 부품도 충분히 헨들링할 수 있도록 해 줍니다. 안전기능은 레이저 빔으로 위험 지역을 보호하며, 사물이 위험 지역 내에 있을 때에는 기계가 작동되는 것을 방지합니다.


POS 3000 판금 디자인 툴

POS 3000 판금 디자인 툴은 다양한 새로운 기능들을 제공합니다:

  • 자유롭게 그림을 그리는 방식으로 새로운 새 제품을 개발하며, NC 데이터를 자동 생성해줍니다.
  • 완벽한 3D 모델 구현 및 모든 뷰를 확대해서 볼 수 있습니다.

이 기능들로 기계 조작을 보다 간편하게 하여, 기계 효율성을 향상시키게 됩니다.

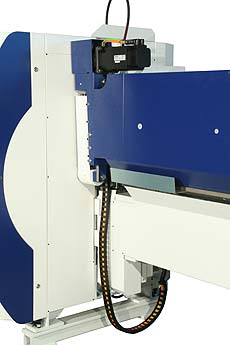

IntelliBend II는 어떻게 작동하는지, 또한 업 & 다운 벤딩이 무엇인지 아래의 일러스트레이션을 참고하시기 바랍니다.



다른 폴딩 기계와 마찮가지로, 부품이 클램프와 하부 빔 사이에 클램핑됩니다. (클램핑 빔이 닫힙니다.)


.

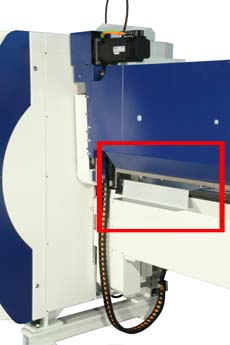

폴딩 빔 축의 회전으로 폴딩 빔이 윗방향으로 이동하여, 폴딩 툴이 부품을 접게 됩니다.




이 지점까지, 모든 과정이 기존과 동일합니다.
그러나 이제, 폴딩 빔이 부품에서부터 물러납니다.
.

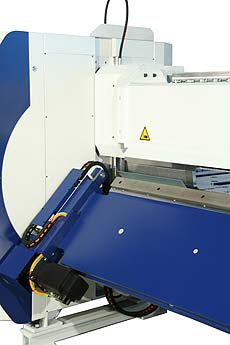

이제, 폴딩 빔이 부품 주변을 돌아 윗방향으로 회전합니다. 동시에, 폴딩 빔이 살짝 바깥쪽으로 이동하여 폴딩 툴을 옮깁니다.



이 위쪽 포지션에서, 폴딩 빔이 폴딩툴의 폭 만큼 전면부로 이동하게 됩니다.

.


클램핑 빔이 열리고, 백게이지가 (그림에 안보임) 앞쪽으로 이동하고, 클램핑 빔이 다시 닫힙니다.

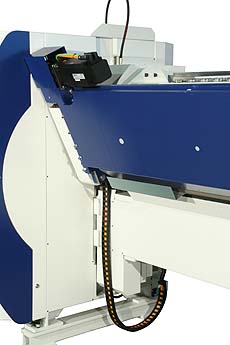

폴딩 빔이 윗쪽에서부터 부품쪽으로 접근합니다.
.


폴딩 빔이 아래로 회전하면서, 부품을 접습니다.


.



부품 가공이 끝났습니다.

.


Z 벤딩을 부품을 뒤집는 과정 없이 실현하였습니다.



실제로는 어떻게 작동되는가?


.


.


.


.


.



장비 표준 사양

  • 컨트롤: POS 3000
  • 업 & 다운 폴딩 빔 : POS 3000에 의해서 자동으로 제어, 폴딩 빔 스트로크 200mm
  • 툴 강도: 대략 1,100 N/mm²
  • 샤프노즈(sharp-nose) 툴 : 30°, R 1.5
  • 폴딩 툴 : 10 mm 및 24 mm, 표면 경화처리
  • 클램핑 빔 장치 : 유압식 툴 클램핑 장치 (표준: 한쪽 면)
  • 하부 빔 : POS 3000에 의해서 자동으로 제어
  • 하부 빔 레일 : 단일부품 레일, 표면 경화처리, R 1.5
  • 게이지 시스템 : 포지셔닝 게이지 10 - 3,200 mm 또는 10 - 4,000 mm, 섹터형 U-모양, 개별적인 컨트롤 포지셔닝을 위한 판넬, 공압식 팝업 게이지 핑거, 작업물 지지대 테이블의 볼 베이링
    부분조립식 지지대 판은 아랫방향 플랜지가 있는 어플리케이션의 경우 탈착이 가능합니다.
  • 총 4개 축 제어를 위한 서보컨버터 제어방식 드라이브
    폴딩 빔, 폴딩 빔 내림장치, 클램핑 빔, 백 게이지
  • 작업 안전기능:
    기계 뒷부분에서 작업시에 레이저 빔이 기계 전면부를 보호. 3개 축으로 개별적으로 정의가 가능하며, 비상 정지 기능과 자동으로 연동됨.
  • 기타
    곡률(radius) 기능
    풋 스위치
    앵커 플레이트 (다웰(dowel)핀 포함)
    뒷부분 작업을 위한 2차 풋 스위치



Type Power
[mm]
Effective length Upper beam Stroke
[mm]
Drive
[kW]
Bending
beam
Adjustment
[mm]
Drive
[kW]
Lower beam
 Adjustment
[mm]
Length
[mm]
Width
[mm]
Height
[mm]
Weight
[kg]
3200x3,0 3,00 3220 350 4,4 200 6,0 80 5460 4360 1860 5600
4000x2,5 2,50 4020 350 4,4 200 6,0 80 6260 5200 1860 6240
