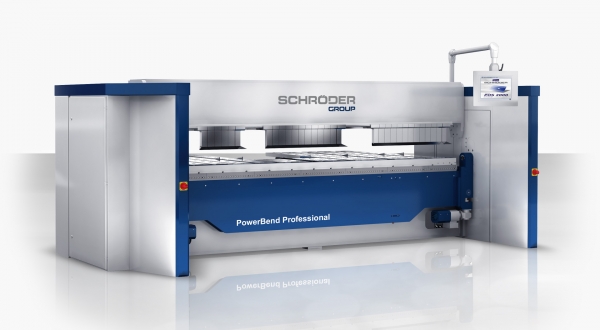

PowerBend Professional 회전형 폴딩기는 박판 판금제품의 가공을 위한 전문적인 솔루션입니다. 견고하고 정밀한 폴딩기는 다양한 금속가공 산업계의 생산 현장에서 필요로 하는 이상적인 장비입니다.
장비 표준 사양
- POS 2000 Professional 컨트롤러 (회전형 마운트)
- 이중 폴딩빔 드라이브(2 × 2.2 kW)
- 중앙 클램핑 빔 드라이브 (3.0 kW)
- 유압식 금형 클램핑 (클램핑빔)
- 공압식 금형 클램핑 (폴딩빔)
- 클램핑 빔 스트로크 350 mm
- 모터구동식 폴딩빔 조정 80 mm
- 모터구동식 폴딩 중심위치 조정 ± 20 mm
- 자재 받침대에 내장된 게이지 시스탬 10-1,600 mm
금형 및 옵션
- 상/하 폴딩 빔
- 회전식 클램핑 빔
- 다양한 드라이브, 금형 및 게이지 옵션들
| 모델 |
작업 길이 |
최대 재료 두께
400 N/mm2 |
장비 길이 |
장비 폭 |
장비 높이 |
| [mm] |
[mm] |
[mm] |
[mm] |
[mm] |
| 2,500x4.0 |
2,540 |
4.00 |
4,314
|
2,563 |
1,610 |
3,200x3.0 |
3,240 |
3.00 |
5,014 |
2,563 |
1,610 |
| 4,000x2.5 |
4,040 |
2.5 |
5,814 |
2,563 |
1,610 |
클램핑 빔
| 모델 |
지오메트리 |
스트로크 |
드라이브 |
속도 |
| [°] |
[mm] |
[kW] |
[mm/s] |
| 2,500x4.0 |
48 (180) |
350 |
3/5.5/2 x 2.2 |
20 (46/65) |
3,200x3.0 |
48 (180) |
350 |
3/5.5/2 x 2.2 |
20 (46/65) |
| 4,000x2.5 |
48 (180) |
350 |
3/5.5/2 x 2.2 |
20 (46/65) |
폴딩빔
| 모델 |
드라이브 |
속도 |
폴딩빔 조절 |
폴딩 중심 조절 |
| [kW] |
[°/s] |
[mm] |
[mm] |
| 2,500x4.0 |
2 x 2.2 |
85 |
80 (160) |
± 20 |
| 3,200x3.0 |
2 x 2.2 |
85 |
80 (160) |
± 20 |
| 4,000x2.5 |
2 x 2.2 |
85 |
80 (160) |
± 20 |
|
|
