Nd:YAG laser를 이용한
정밀 절단 어플리케이션


자료 제공 및 저작권자
회사명:
이름:
부서/직위:
E-메일:
전화번호:
문의사항
올해는 몇년도입니까?

가공 원리

빔 품질과 짧은 파장(wavelength)를 갖고 있기 때문에 고체 레이저 (solid state lasers)는 정밀 절단에 매우 적합하다고 할 수 있습니다. 빔은 극도로 정밀하게, 매우 작은 직경으로 초점을 맺을 수 있으므로, 열영향을 매우 작게 하면서, 절단폭을 최소 10 µm (0.0004")까지 좁힐 수 있습니다. 이 특징은, 재료를 변형시키지 않기 때문에, 얇은 두께의 원통형 재료를 가공할 때 중요한 장점이 됩니다.

초점에 가해지는 뜨거운 열로 인해서 재료가 용융되고 증발합니다. 산소(Oxygen)과 같은 어시스트 가스가 용융된 재료를 관통된 구멍을 통해서 날려보냅니다. 재료 또는 레이저를 이동시킴으로써, 절단 가공이 이뤄집니다. 최소 커프(kerf) 폭은 빔의 특성뿐만 아니라 재료의 두께 등에 따라서 달라집니다.

아래와 같은 재질을 절단 가공할 수 있습니다.

  • 고합금철 (high alloyed steel)
  • 희귀 및 비철 금속 (precious and nonferrous metal)
  • 텅스텐(tungsten) 및 몰리브데넘(molybdenum)
  • 산화알미늄, 실리콘, 질화붕소 등의 세라믹(aluminum oxide, silicon and boron nitride)
  • 고강도금속(hard metals) 및 다결정 다이아몬드 (polycrystalline diamond)

어플리케이션 샘플들

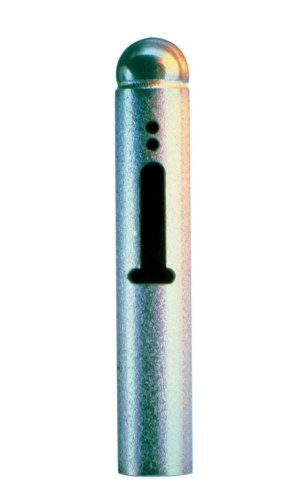

기계적, 또는 열 변형없이
절단된 두께가 얇은
내시경 하우징

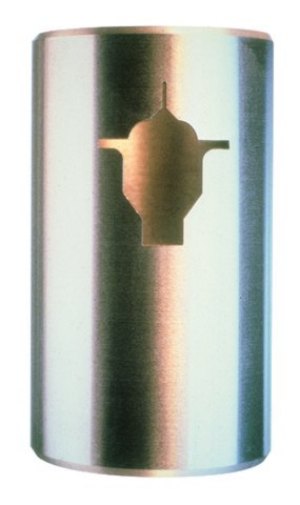

열처리된 철로 만들어진
유압 슬라이드 밸브의
복잡한 절단 모양

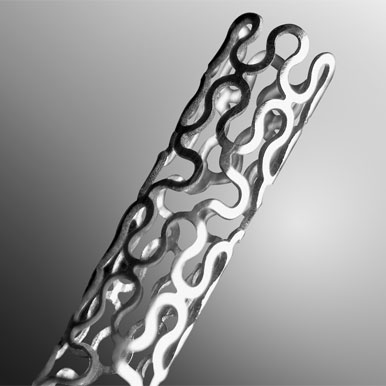

의료용 장치 -
스텐트(stent, 인공혈관)

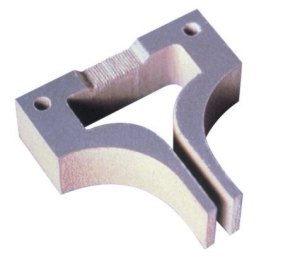

화학분야에서 사용되는
가이드 부품의 절단

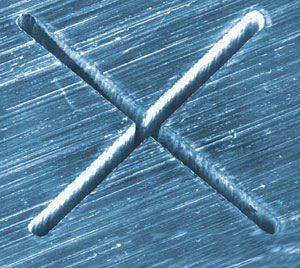

spinneret의 정밀 절단 (40µm)

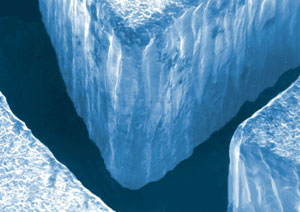

커프(Kerf) 폭 40µm
박판 호일의 2D 절단 샘플
