대형 작업영역의 자유로움과 혁명적인 레이저 헤드의 빠른 반응속도...


(동영상이 끊길 경우, 잠시 일시정지를 눌러 주시기 바랍니다)


Vivida 레이저 헤드는 OPTIMO 라는 대형 장비 안에 있는 작은 크기의 또다른 레이저 장비라고 할 수 있습니다.

"메인 본체"가 되는 OPTIMO는 전체 작업 볼륨 (4,500 x 2,500 x 1,020 mm) 안에서 레이저 툴을 이동시키고 방향을 잡아주는 역할을 합니다. 반면에 "소형 개체"인 Vivida 헤드는 짧고 매우 빠른 이동을 담당합니다. (12 m/s2 의 가속도) 이 기능을 위해서 추가적인 선형축 (W)가 추가되었는데, W축은 B축과 C축과 함께 Vivida 레이저 헤드의 고속/소형 작업 볼륨 (20 x 20 x 20 mm)를 구성하게 됩니다.

PRIMA가 개발/보유하고 있는 혁신적인 알고리즘과 CNC 컨트롤로써, 이 두 개의 개체가 동시에 제어하여, 항상 최대한 빠르고 최대한 부드러운 움직임을 구현할 수 있도록 하였습니다. 단순한 엔드-이펙터(end-effector, 본체에 의해서 포지셔닝이 된 후에 국부적인 작업이 수행되는 장치)와는 전혀 다르고 새로운 개념으로써, Vivida 헤드는 OPTIMO 본체와 같이 동시에 움직이면서 레이저 가공을 합니다.

또한, 매우 다이나믹한 이동을 작고 가벼운 개체가 담당을 하므로, 본체가 받는 부하가 줄어드는 장점도 가지고 있습니다.



Vivida 의 기능들

  • 놀라운 사이클 시간의 단축 (보편적인 자동차 부품들에서 최대 30%까지 단축)
  • 높은 생산성과 낮은 생산 원가
  • 복잡한 형상 가공 시에 최고의 정확성과 빠른 속도 두 가지 모두 달성할 수 있음
  • 움직임이 보다 부드러워짐으로 인해서 안정성과 효율성을 향상

3D 레이저 커팅의 새로운 지평선-
대형 용량의 빠르고 정확한 OPTIMO 장비의 새로운 어플리케이션들:

  • 대형 자동차 부품의 대량 생산
  • 항공우주 분야에서의 방음판넬 드릴링
  • “유사 원격 (Quasi remote)” 레이저 용접
  • 필터, 그리드, 두께가 얇은 대형 3D 부품의 데코레이션 등
  • 크기가 매우 크고 복잡한 부품 가공도 생산성 높게 레이저를 사용할 수 있음


OPTIMO 헤드가 갖고 있는 기존의 두 회전축(A,B)와 선형 C축

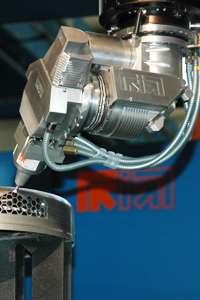

OPTIMO VIVIDA만의 고유한 추가 선형 축 W축

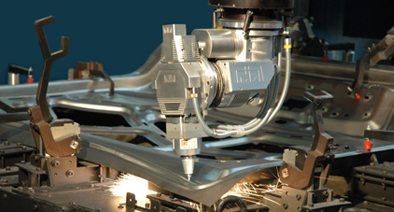

OPTIMO VIVIDA 헤드의 실제 이동 모습

TECHNICAL SPECIFICATIONS
WORK VOLUME
X (mm) Y (mm)Z (mm)
45002500
1020
ROTARY AXES
AB
360° continuous
(without limitation)
± 135° continuous
(with respect to the vertical)
ADDITIONAL AXES
ADAPTIVE AXIS C
(lens movement - cutting head)
LOCAL AXIS W
(Unique feature of Vivida Head)
± 10 mm ± 10 mm
