우리가 찾던 레이저 솔루션

성능, 생산성, 효율성 및 고객친화성 등 다방면에서 새롭게 진화된 3차원 레이저 절단 및 용접기

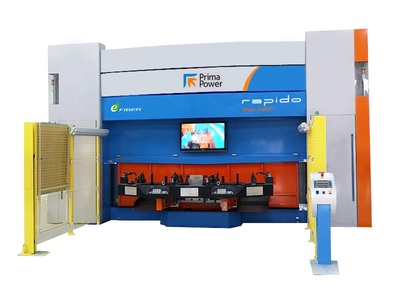

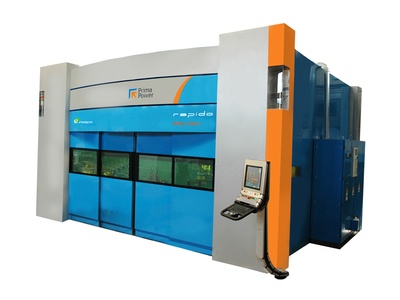

1992년에 처음 선을 보인 RAPIDO는 3차원 레이저 가공에서 언제나 선두자리에 서 있었습니다. PRIMA INDUSTRIE 는 지속적으로 새로운 버전들을 개발하여, 레이저 가공분야에서의 요구를 충족시키고, 새로운 가능성을 열어 주었습니다. 오늘날, RAPIDO EVOLUZIONE 는 또 새로운 타겟들을 세우고 있습니다.

고속의 선형축 (최고 1.4g의 가속력), 직접구동방식 (direct-drive) 헤드와 다이나믹한 구동 (초당 1.5 회전, 가속력 60 rad/s2), 새롭게 선보이는 C 축 (± 10 mm)가 보여주는 4g의 놀라운 가속력. 이 모든 기능들이 사이클 시간을 줄여주고, 결과적으로 생산원가 절감으로 이어집니다.

RAPIDO EVOLUZIONE는 보다 긴 이동거리(4080 x 1520 x 765 mm)를 갖고 있으므로, 가공할 수 있는 작업물의 종류와 크기도 더 다양해졌습니다. 많은 시간과 노력의 결과로 디자인된 툴 교체 시스템으로, 각각의 어플리케이션이 매우 효과적으로 구현됩니다.

충돌방지 안전 시스템(SIPS, Safe Impact Protection System)은, 만약의 작업물과의 충돌 시에, 헤드가 완전히 탈착되어서, 기계 또는 작업물이 파손되는 것을 방지하며, 곧바로 재장착하여 작업을 속개할 수 있습니다.



RAPIDO EVOLUZIONE의 주요 기능:

  • 플라잉 옵틱스(Flying optics): 가공중 작업물은 고정된 상태로 유지됨
  • 거리 감지 센서(capacitive sensor)가 장착된 순응형(Adaptive) C-축 (± 10 mm 이동거리; 4g 가속력)
  • 모든 요소가 통합된 단일체 구조
  • 컴팩트한 크기로, 공간차지를 적게 함
  • 3면의 완전한 접근성으로, 로딩/언로딩, 프로그래밍, 또한 유지보수가 쉬움
  • 쉽고 빠른 설치 및 위치 이동: 기초공사가 필요 없음
  • 자동 보호 캐빈: 완전한 안전성, 최적 효율의 연기 배기 시스템, 혁신적인 디자인
  • 충돌방지 안전 장치 (SIPS) 충돌 시에 헤드를 보호해주는 안전 장치
  • 고압 커팅 키트 및 사용 가스 선택 기능
  • 최신 세대의 PRIMACH-20L 컨트롤: 고성능, 고급 컨트롤 알고리즘, 웹 기술 기반의 HMI, 15" 터치 스크린
  • TOB (technological tables on board): 다양한 기술 컨텐츠가 내장
  • 각종 버튼들과 조이스틱, 그래픽 인터페이스가 장착된 프로그래밍 핸드박스를 사용하여 쉽고 빠르게 프로그램 작성
  • 사이클 타임을 혁신적으로 줄여주는 LPM (레이저 관통 모니터링) 및 고속 접근 (Fast approach) 기능
  • 자가 교정(Auto-calibration): 오류없이 자동으로 헤드의 좌표를 교정합니다
  • 장비에 통합되어 있는 레이저 제네레이터는 사용 어플리케이션에 따라서 2500W부터 4000W까지 선택가능 합니다

RAPIDO EVOLUZIONE의 주요 옵션:

  • 7.5" 커팅 키트
  • 새로운 용접 툴: 비접근 용접 (HOW, Hands Off Welding), 노즐, 용접와이어 공급기 등
  • 초점위치 컨트롤(FPC, Focal Position Control): 전체 작업 볼륨에 대해서 균일하고 우수한 커팅 품질을 갖도록, 서로 다른 재질/두께의 가공시에, 자동으로 광학 시스템을 조정해 줍니다
  • 2D 및 3D 오프라인 프로그래밍이 가능한 CAD/CAM 소프트웨어
  • 막강한 프로그래밍 기능들 (Autosquare, Skating, Fulltracking 및 Shapestoring 등)
  • 튜브 가공을 위한 CNC 회전 축
  • 장비의 생산성을 극대화시키는 "양분식(Split) 캐빈", 회전식 테이블
  • 로딩/언로딩 자동 시스템



고객들이 RAPIDO를 선택하는 12가지 이유

  • 완전한 플라잉 옵틱스(flying optics):가공중 작업물은 고정된채로 있음
  • 컴팩트한 일체형 구조: 기초 공사가 필요 없음
  • 오버헤드 상하이동형 암(arm), 칸티레버(cantilevered) 타입, 늘어진 부분이 없음
  • 개방형 구조로 훌륭한 근접성(accessibility)을 지님
  • 높은 안정성과, 적은 유지보수 작업
  • 유연성(flexibility): 간편한 셋업과 생산품목 교체
  • 사용 및 프로그래밍의 간편함
  • 작업물 핸들링을 위한 로보틱스 솔루션과의 통합이 쉬움
  • 저렴한 운용비용

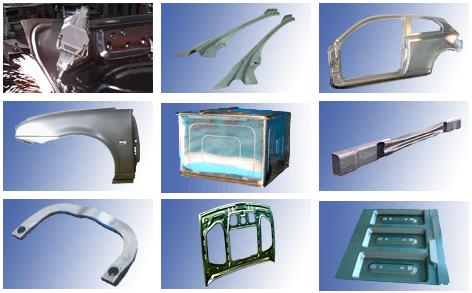

  • 다양한 어플리케이션에서의 오랜 경험
  • 신속하고 효율적인 고객 서비스 및 부품 조달
  • 최고의 품질로 최대의 생산성 모두를 갖춤





TECHNICAL SPECIFICATIONS
WORK VOLUME
X Y Z
mm
4080
mm
1530
mm
765
HEAD AXES
A 360° continuous
B
± 135°
C ± 10 mm
SPEED
X,Y,Z 80 m/min (maximum combined speed of axes: 140 m/min)
A,B 1.5 rev/s (90 min-1)
ACCELERATION
X, Y, Z 0.8 g (maximum combined acceleration of axes: 1.4 g)
A, B 60 rad/s2 (9.5 rev/s2)
C 4 g
RESOLUTION



X, Y, Z A, B
according to VDI/DGQ
3441 standards

Positining
accuracy
(Pa):
0.03mm
Repeatability
(Ps):
0.03 mm


(Pa): 0.005°



(Ps): 0.005°

(*) the precision of the part depends on its type, size and pre-treatment,
and on the conditions of application
MAXIMUM OVERALL DIMENSIONS
Length
mm
6950
Width
mm
5000
Height
mm
3350
(excluding remotable CNC and ancillaries)
WEIGHT (basic machine)
~15,000 kg
COLOURS

Fixed parts: RAL 5012 - RAL 5001
Moving parts: RAL 2008
