MODEL 15 Large-Diameter Pipe Weld Head


Model 15 "A" 토치
단일 와이어 입력

Model 15 "F" 토치
원격 뷰

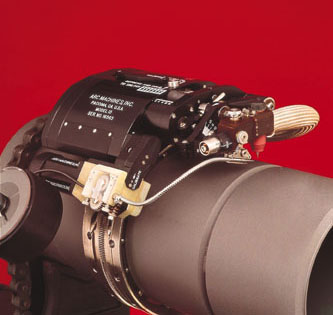

Arc Machines의 Model 15는 현장에서 그 우수성이 이미 검증된 오랜 역사를 갖고 있는 용접 헤드입니다. 76mm (3") 이상 직경 무제한의 파이프들과 평면 플레이트에 이르기까지, 매우 작은 방사형 유격(radial clearance)도 GTAW 용접이 가능한 견고하고 정밀한 툴입니다. 원자력, 조선소, 화학, 석유화학, 건설 업계와 같이 용접 품질이 까다로우며, GTAW 프로세스를 사용할 경우 유용한 분야에서 많이 사용되고 있습니다. 본 용접 헤드는 회전, 와이어 피드(wire feed), 자동 전압 컨트롤, 크로스-심 방향조절 (cross-seam steering), 및 토치 진동(torch oscillation)이 포함되어 있습니다.

Model 15는 단일 입력 토치와 단일 와이어 피더로 구성되는 "표준형" 헤드에서부터, 이중 와이어 피더와 비디오 관찰 시스템이 포함된 완전히 모두 갖춘 헤드까지 다양한 제품 구성이 가능합니다.

고객의 필요에 맞춰서 신제품으로 구입하시거나, 특정 어플리케이션별로 필요한 악세서리들을 추가하여 고객 맞춤형 헤드로 개조하실 수도 있습니다. 다양한 토치들이 아래에 소개되어 있으며, 추가할 수 있는 다양한 다른 옵션들이 이미 마련되어 있으나, 그렇지 않은 경우에는, AMI가 고객의 필요에 따라서 특별 제작도 가능합니다.

  • 견고하고, 컴팩트한 용접 헤드로써, 수냉식 토치를 사용합니다.
  • 백레시가 없고(zero-backlash) 마찰력이 없는 기어 드라이브를 사용하여, 어떠한 위치에서든지 우수하고 일정한 이동 속도를 유지합니다. (오르막/내리막 무관)
  • 76mm (3") 파이프부터 6", 8", 10", 12" 또는 그 이상의 모든 표준형 파이프 크기에 사용할 수 있습니다. 평면 플레이트 용접을 위한 평면 트랙과 대반경의 곡선 트랙도 준비되어 있습니다.
  • 매우 빠른 장착과 탈착
  • 크로스심 방향조절 (cross-seam steering)
  • 토치 진동, AVC, 회전, 와이어 피드와의 동기화
  • 와이어 피드 메카니즘 내장 (단일, 또는 이중 와이어 피트 시스템)
  • Arc Machines의 Model 227 또는 415 전원 공급기와 호환됩니다.


Model 15 협폭(narrow gap) 토치


Model 15 "C" 토치
이중 와이어 피드 메카니즘

Model 15 "N" 토치
원격 뷰



Model 15 가이드 링 (Guide Rings)

Model 15 용접 헤드에 사용되는 고정밀 가이드 링은 얼라인먼트, 장착, 그리고 미끄럼 방지 기어 드라이브로 이송에 유리한 표면을 제공해 줍니다.

표준형 가이드 링:

  • 4" 부터 48" 까지의 크기가 제공됩니다. 이 이상되는 크기가 필요하거나, 실제 어플리케이션에 대한 정확한 정보가 필요한 경우, 저희에게 연락 바랍니다.
  • 각각의 가이드 링은 인접한 두 단계까지 작은 크기의 파이프에도 사용이 가능합니다. (일반 발판을 확장형 발판으로 교체)

평면 트랙:

  • 4피트 또는 6피트 단위로 제공됩니다. 끝과 끝을 이어서 길이를 확장할 수 있습니다.
  • 진공 발판, 자석, 볼트 고정, 텍(tack) 용접 마운팅 등이 준비되어 있습니다.

특수용 가이드 링:

  • 미리 가열된 파이프를 위한 수냉식 가이드 링, 플레이트 용접을 위한 평면 트랙, 큰 직경의 파이프 엘보(elbow)를 위한 특수한 마운팅 키트, 큰 반경의 곡선형 트랙 들도 준비되어 있습니다.

표준형 가이드 링은 4" 부터 48"까지 제공됩니다.

파이프에 장착하기 위해서 가이드 링을 분리한 모습
