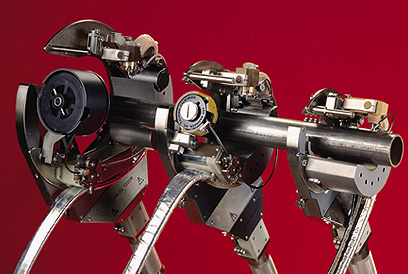

MODEL 79 Series, Full-Function Weld Heads




신제품 Model 79-4500


Model 79-3500

Model 79-6625
6" 스케쥴 5 파이프에
장착된 모습

Model 79-2375
필드에서의 설치 및 현장 보수 작업에
이상적인 솔루션입니다.



Arc Machines의 Model 79 시리즈 용접 헤드는 경제적이고, 사용하기 쉬우며, 튼튼한 용접 헤드로써, 필러 와이어가 있거나, 없는 경우 모두 다 사용할 수 있는 정밀 오비탈 용접을 위해서 디자인 되었습니다.

기능으로는, 정밀한 아크 갭 제어를 위한 아크 전압 컨트롤 (Arc Voltage Control, AVC), 프로그래밍이 가능한 진동(weaving) 및 정밀한 와이어 피더와 와이어 입력 메카니즘 등이 있습니다. 모든 Model 79 용접 헤드는 GTAW (TIG) 프로세스를 사용하며, 직경 19mm 부터 170mm 까지, 두께 19mm 까지의 파이프를 작업할 수 있습니다.

  • 튜브, 파이프, 피팅 등에 필러 와이어가 있거나 없는 경우 사용할 수 있는 정밀 오비탈 용접 헤드
  • 기능이 다양하고, "V" prep, "J" prep, 소켓 및 스퀘어 버트(square butt) 등의 다양한 종류의 조인트 디자인을 구현할 수 있음
  • 직경 19mm 부터 170mm 까지, 두께 19mm 까지의 파이프를 작업할 수 있습니다.
  • 탄소강, 스테인리스 스틸, 및 Hastelloy®, Inconel®, Monel® 등과 같은 특수강, 그리고, TIG 용접이 가능한 모든 재질을 용접할 수 있습니다.
  • Arc Machines의 Model 227415 전원 공급기와 호환됩니다.

용접 헤드
모델 번호
튜브 / 파이프
외경 범위
치수
A * B C R
79-2375 0.750" - 2.375"
19mm - 61mm
4.50" *
114mm
16.25"
413mm
0.63"
16mm
3.43"
87mm
79-3500 1.00" - 3.50"
25mm - 90mm
4.50" *
114mm
19.25"
490mm
0.63"
16mm
4.25"
108mm
79-4500 1.90" - 4.50"
48mm - 114mm
4.50" *
114mm
19.25"
490mm
0.63"
16mm
5.25"
133mm
79-6625 2.00" - 6.625"
50mm - 170mm
4.50" *
114mm
19.25"
490mm
0.63"
16mm
6.31"
160mm

* 크로스-심(cross-seam)이 전체 부분에서 "안쪽"인 경우
