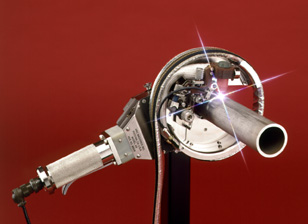

MODEL 95 Series, Open-Frame Orbital Weld Heads
(With Wire Feed)

Arc Machines, Inc.의 Model 95 시리즈는 경제적이고 사용하기 쉬우며 견고한 용접 헤드로써, 정밀하면서도 내구성이 강합니다. 튜브, 파이프, 리턴밴드(return-bends, U자형 ), 피팅, 플랜지(flange)등을 필러 와이어가 있거나, 없는 경우 모두 다 사용할 수 있는 정밀 오비탈 용접을 위해서 디자인 되었습니다. 제한된 방사형 유격(radial clearance) 및 축방향 유격(axial clearance)으로도 작은 직경의 파이프 및 피팅을 용접할 수 있습니다. 정밀하게 제작된 클램핑 시스템은 용접 헤드와 파이프의 동심도(concentricity)를 항시 ±0.25mm 내로 유지하도록 해 줍니다.

  • 오비탈(orbital) GTAW (TIG) 와이어 피드 용접 헤드 시리즈입니다.
  • 외경 16mm 부터 170mm까지의, 최대 두께 11.2mm의 튜브, 파이프, 플랜지(flange), 소켓 및 피팅 들을 용접할 수 있습니다.
  • 기본적인 용접 준비(prep), 스퀘어 버트 준비(square butt prep), 및 소켓 용접이 가능
  • 신속한 장착과 탈착
  • 용접 헤드과 파이프의 동심도를 자동으로 맞춤
  • 낮은 방사형 유격(radial clearance) 및 축방향 유격(axial clearance)로 와이어 조절 컨트롤에 쉽게 접근할 수 있으며, 가시성이 높은 토치
  • Arc Machines의 Model 227415 전원 공급기와 호환됩니다. (Model 207은 아답터 옵션을 사용하여 퓨전 용접만 가능함)
Model 95-1250 Model 95-2375 와이어 조절



Weld Head Model #
Tube/Pipe
O.D. Range
Dimensions
A * B C R
95-1250 Special Torch
0.75" - 1.00"
19,1 - 25mm
3.00"
76mm
8.56"
217mm
0.74"
19mm
1.81"
46,0mm
95-1500"C" Torch
0.625" - 1.50"
16 - 40mm
3.60"
92mm
15.95"
405mm
0.49"
12mm
2.17"
56mm
95-1500"B" Torch
0.625" - 1.50"
16 - 40mm
3.81"
97mm
15.95"
405mm
0.63"
16mm
3.38"
86mm
95-1500 45° Tilt
0.625" - 1.50"
16 - 40mm
4.91"
125mm
15.95"
405mm
N/A 2.17"
55mm
95-2375
0.750" - 2.375"
19 - 61mm
3.75"
95mm
16.25"
412mm
0.62"
16mm
3.94"
100mm
95-2375 45° Tilt
0.750" - 2.375"
19 - 61mm
4.98"
126mm
16.26"
412mm
N/A 3.94"
100mm
95-3500
1.00" - 3.50"
25 - 90mm
3.83"
97mm
19.3"
490mm
0.62"
16mm
4.25"
108mm
95-3500 45° Tilt
1.00" - 3.50"
25 - 90mm
5.05"
128mm
19.3"
490mm
N/A 4.25"
108mm
95-6625
2.00" - 6.625"
50 - 170mm
3.75"
95mm
19.25"
489mm
0.63"
16mm
6.31"
160mm
95-6625 45° Tilt
2.00" - 6.625"
50 - 170mm
5.12"
130mm
19.25"
489mm
N/A 6.31"
160mm
* 크로스-심(cross-seam)이 전체 부분에서 "안쪽"인 경우

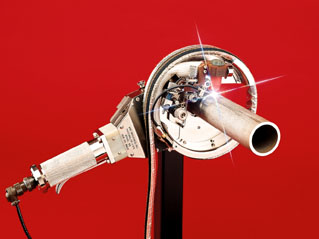

Model 95-2375
범위: 19 - 61mm

Model 95-3500
범위: 25 - 90mm

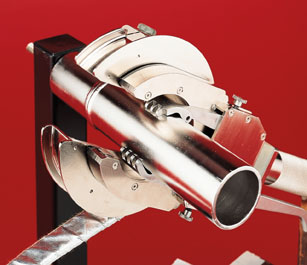

모든 Model 95에는 자동 센터링 클램프가 포함

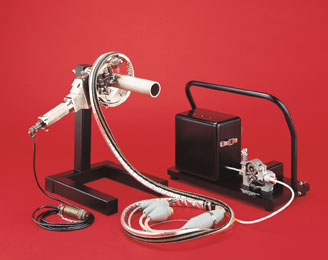

와이어 피드가 포함된 Model 95 시스템

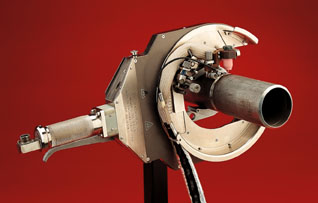

Model 95-6625
범위: 50 - 160mm

Model 95-1500 로우 프로파일(Low Profile)

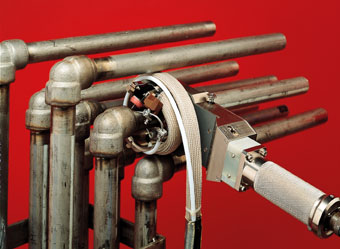

Model 95-1500 45° 토치

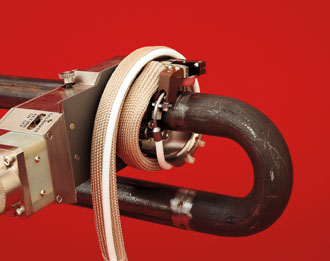

Model 95-1500로 리턴밴드(return bend)를
용접하는 모습
범위: 16 - 40mm

새로운 Model 95의 45° 기울어진(tilt) 토치
AMI의 Model 95 45° Tilt 용접 헤드는 소켓 및 플랜지(flange)의 필렛(fillet) 용접 어플리케이션을 위해서 디자인 되었습니다. Model 95 45° Tilt 헤드는 기본 M95 파이프-파이프 용접 헤드와 동일한 마운팅, 크로스 심(cross-seam) 조절, 아크 길이 및 와이어 피드 메카니즘을 사용합니다. 45° 기울어진 토치는 M95-2375, M95-3500 및 M95-6625에 적용되어 있으며, 일반 파이프-파이프 간의 용접용으로 90° 포지션으로 회전이 가능합니다. (이 경우, 일반용 용접 헤드와 비교해서 방사형 유격(radial clearance)이 약간 커지게 됩니다.)
