스터드 용접(Stud Welding)에 대한 12가지 질문 & 답변



자료 제공 및 저작권자

회사명:
이름:
부서/직위:
E-메일:
전화번호:
문의사항
올해는 몇년도입니까?

Download
패스너 카달로그
(1.45mb, pdf)

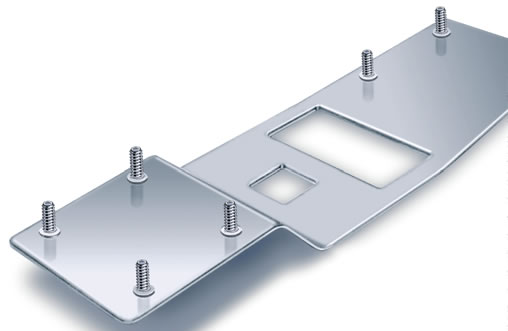

질문 1. 스터드 용접이 무엇인가요?

나사 스터드(threaded stud), 핀, 태핑 패드(tapped pad) 등의 용접요소들을 추가적인 재료없이 아크(arc)에 의해서 용접하는 것을 말합니다.



질문 2. 스터드 용접은 어떻게 가능한가요?

스터드의 표면과, 작업물의 표면 사이에서 아크를 발생시킵니다. 양쪽 부품이 녹게되면, 스터드를 부드럽게 작업물 표면쪽으로 눌러서, 접합하게 됩니다.





질문 3. 어떤 종류의 프로세스들이 있나요?

DIN 사양 기준, Tip Ignition을 이용하는 CD(Capacitor discharge) stud welding (TS). 약 0.5 mm부터의 박판에 특별하게 알맞습니다. 최소 판 두께는 스터드 직경의 1/10 입니다. 용접 범위는 M3-M8 (M10) 입니다.

DIN 사양 기준, Drawn arc stud welding (DS)이 있습니다. 다양한 가공 방식이 있는데, (1) 세라믹 페룰(ferrule, 테두리)이나 쉴딩 가스를 사용하는 drawn arc stud welding, (2) 쇼트사이클(SC, short cycle) drawn arc stud welding, (3) CD(capacitor discharge) drawn arc stud welding 등이 있습니다. 2 mm나 그 이상의 두꺼운 판에 적합합니다. 최소 판 두께는 스터드 직경의 1/8 입니다. 용접 범위는 직경 기준 2 mm에서 25 mm (M24) 까지 입니다.



질문 4. 스터드 용접은 어떤 분야에 쓰이나요?

Capacitor discharge stud welding: 판금 가공, 전자 산업, 분/배전반, 실험실 및 의료용 장비, 음료/식가공 산업, 가전 제품, 통신 엔지니어링, 자판기, 창문, 유리 제작, 보온재 테크놀로지, 주방 가구 등.

Drawn arc stud welding: 철제 건설, 기계공학, 조선해양, 구조 및 토목 공학, 발전소 및 난방시설, 보일러 및 플랜트 장비, 보온재 및 창문 제작



질문 5. 조인트는 얼마나 튼튼한가요?

스터드의 전체 표면이 작업물에 접합되기 때문에, 조인트의 강도는 작업물 자체의 재질이나 스터드 보다도 더 강합니다.









질문 6. 어떤 재질들을 용접할 수 있나요?

DIN 사양은 일반적으로 같은 종류의 재질을 용접할 것을 권장합니다.

Capacitor discharge stud welding: 스틸 (연강, 합금), 알루미늄, 황동(brass)

Drawn arc stud welding: 스틸 (연강, 합금), 알루미늄

이 외의 재질 또는 이종간의 용접은 저희에게 문의해 주시기 바랍니다.





질문 7. 용접 가능한 스터드 길이 및 직경은 어떻게 되나요?

Capacitor discharge stud welding: M3 에서 M8 (M10), 직경 2 mm 에서 10 mm

Drawn arc stud welding: 직경 2 mm 에서 25 mm (M24)

제공 가능한 스터드 길이는 첨부된 "HBS 스터드 패스너 카달로그"를 참조하십시오.

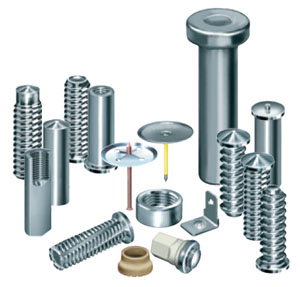

질문 8. 어떤 종류의 스터드들이 용접 가능한가요?

Capacitor discharge stud welding:
나사 스터드(threaded studs, pins), 태핑 패드(tapped pads), 크리스마스 트리 스터드(christmas tree studs), 페인트 클리어링 스터드(paint clearing studs), 그라운딩 클립(grounding clips), 컵모양 헤드 핀(cupped head pins), 단열재 핀(insulation pins)

Drawn arc stud welding:
나사 스터드(threaded studs), 핀(pins), 태핑 패드(tapped pads), 크리스마스 트리 스터드(christmas tree studs), 콘크리트 앵커(concrete anchors), 콜라 스터드(collar studs), 단열재 핀(insulation pins)

HBS는 모든 종류의 표준형 스터드 용접 요소들은 물론 고객이 필요로 하는 스페셜 스터드들도 제공하고 있습니다.



질문 9. 용접 프로세스는 시간이 얼마나 걸리나요?

Capacitor discharge stud welding: 1 에서 3 msec

Drawn arc stud welding: 5 msec 에서 1.5 sec



질문 10. 작업 표면 품질은 어느 정도가 되어야 하나요?

표면은 반드시 전류가 흐를 수 있어야 합니다. (electrically conductive)

광택제(varnish), 알루미늄 레이어, 녹(rust), 플라스틱 표면들은 제거되어야 합니다. 아연도금(galvanized)이나 오일이 발라진 판금의 경우의 용접 가능성에 대해서는 저희에게 문의해 주시기 바랍니다.







질문 11. 분당 몇 개까지의 스터드 용접이 가능한가요?

수동 스터드 피딩: 평균 5 ~6 스터드 / 분 (어플리케이션 및 스터드 용접기에 따라 다를 수 있음)

자동 스터드 피딩: 평균 40 스터드 / 분 (어플리케이션 및 스터드 용접기에 따라 다를 수 있음)



질문 12. 스터드 용접을 자동화할 수 있나요?

HBS는 다양한 종류의 제품을 제공하고 있습니다. 자동 스터드 피딩 기능이 있는 휴대용 용접건에서부터, 반자동 시스템, 완전 자동화 스터드 용접 유니트 및 로보틱스 어플리케이션까지 모두 HBS를 통해서 제공받으실 수 있습니다.
