* 자세한 제품의 기술사양은 제품명 옆의 아이콘을 클릭해 주십시오.

CD (Capacitor Discharge) 스터드 용접 유니트



CD 1501

0.5mm 이상 얇은 철판에 매우 적합합니다.

마이크로 컨트롤러
기능 모니터링
오류 코드 표시 기능
라이브러리 기능

용접 범위:
스터드 M3 부터 M8, 직경 2mm 부터 8mm까지
cupped head pins 직경 2mm 및 2.7mm
insulation pins 직경 2mm 및 3mm

용접 속도:

8개에서 20개 스터드/분
(어플리케이션과 스터드 직경에 따라 다름)





CD 2301

0.5mm 이상 얇은 철판에 매우 적합합니다.

마이크로 컨트롤러
기능 모니터링
오류 코드 표시 기능
라이브러리 기능

용접 범위:
M3 부터 M8 (M10 제한적)
직경 2mm 부터 8mm까지 (10mm 제한적)

용접 속도:

8개에서 20개 스터드/분
(어플리케이션과 스터드 직경에 따라 다름)





CD 3101

0.5mm 이상 얇은 철판에 매우 적합합니다.

마이크로 컨트롤러
기능 모니터링
오류 코드 표시 기능
라이브러리 기능

용접 범위:
스터드 M4 부터 M10

용접 속도:

5개에서 20개 스터드/분
(어플리케이션과 스터드 직경에 따라 다름)





CDM 2401

0.5mm 이상 얇은 철판에 매우 적합합니다.

마이크로 컨트롤러
기능 모니터링
오류 코드 표시 기능
라이브러리 기능
프로세스 모니터링
RS232 인터페이스 제공

용접 범위:
M3 부터 M8 (M10 제한적)
직경 2mm 부터 8mm까지 (10mm 제한적)

용접 속도:

20개에서 40개 스터드/분
(어플리케이션과 스터드 직경에 따라 다름)





CDM 3201

0.5mm 이상 얇은 철판에 매우 적합합니다.

마이크로 컨트롤러
기능 모니터링
오류 코드 표시 기능
라이브러리 기능

용접 범위:
M3 부터 M10
직경 2mm 부터 10mm까지

용접 속도:

12개에서 40개 스터드/분
(어플리케이션과 스터드 직경에 따라 다름)

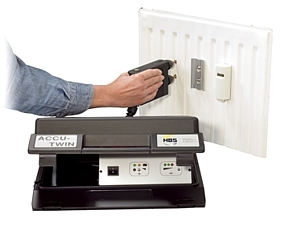

ACCU TWIN

배터리로 작동하는 스터드 용접 유니트
두개의 용접요소들이 있는 열분배기를 접합할 때에 이상적임

지능형 충전기
방전 보호 기능
시피리트 레벨 포함
특수개발된 스파크 보호 기능 포함

용접 범위:
2 x M3

용접 속도:

1개에서 2개의 트윈 용접/분





CD (Capacitor Discharge) 스터드 용접 건



CA 08

0.5mm 이상 얇은 철판에 매우 적합합니다.

통합된 리프트 및 스프링타입 조정 장치
스터드 길이는 자유롭게 조절 가능 (40mm까지, 트라이포드 사용시 40mm부터)

용접 범위:
M3 에서 M8,
직경 2 에서 8 mm
(기타 사이즈는 주문 제작 가능)

스터드 재질:
연강, 스테인리스 스틸, 알루미늄, 황동





C 08

0.5mm 이상 얇은 철판에 매우 적합합니다.

ISO- insulation pin with flange 및 ingnition tip의 용접에 매우 적합함

스터드 길이는 자유롭게 조절 가능 (40mm까지, 트라이포드 사용시 40mm부터)

용접 범위:
M3 에서 M8,
직경 2 에서 8 mm
(기타 사이즈는 주문 제작 가능)

스터드 재질:
연강, 스테인리스 스틸
