MARC 어플리케이션 및 프로세스
Magnetic Arc Pad Welding

자료 제공 및 저작권자

MARC (자기장 회전식 ARC) 패드 용접

드로운 아크(drawn arc) 및 점화 팁(ignition tip) 방식과 마찬가지로 스터드의 전체 부분 아래에서 웰드 풀(weld pool)이 생성됩니다. MARC 용접은 드로운 아크의 한 변종으로써, 자기장이 아크를 회전시켜, 원통형 패드의 전체 표면에 웰드 풀이 생성됩니다. 이 과정으로, 관통 홀(through hole) 또는 막힘 홀(dead end hole) 등과 같은 어플리케이션의 용접이 가능하며, 또한, 곡면의 작업 표면에도 용접할 수 있습니다.

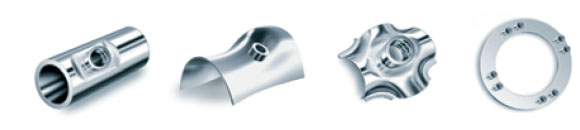

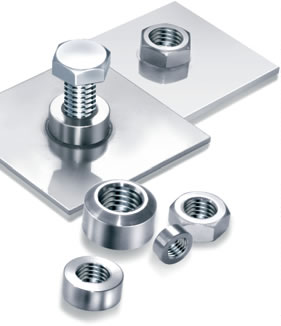

MARC 스터드 용접의 어플리케이션:

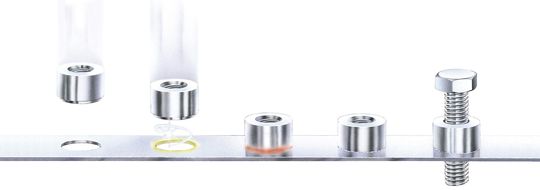

용접 순서:

• 베이스 재질 위에 패드가 놓여집니다. - 전류회로는 닫혀있습니다.
• 쉴딩 가스가 preflow됩니다.
• 코일 전류가 켜지고, 자기장이 생성됩니다.
• 전압 유니트가 켜지고, 아크 전류가 제공됩니다.
• 패드가 올라갑니다.
• 파일롯 아크가 점화되고, 패드와 플레이트 사이에서 용접 아크가 점화됩니다.
• 회전형 아크가 원형의 용접부위를 태웁니다.
• 용접 시간이 끝난 후, 패드가 내려져서 액화상태의 재질위에 가라앉습니다.
• 전기가 차단되고 용접 전류가 끊깁니다.
• 쉴딩 가스가 post-flow되면서 용접부위가 자리를 잡으면서 고체화됩니다.
