Model 9-500 와 9-500C는 고정밀 오비탈(orbital) GTAW (TIG) 용접 헤드로써, 튜빙, 미니피팅, 밸브, 그외 6.35mm (0.25") 만큼의 작은 돌출부위를 갖는 부품들을 퓨젼 버트 용접(fusion butt welding) 할 수 있습니다. Model 9-500는 공냉식이고, 새롭게 선보인 Model 9-500C는 공냉식 외에도 수냉식 냉각이 가능합니다. 이 용접 헤드들은 직경 12.7mm (1/2") 까지 작업할 수 있습니다. 9-500C는 보다 높은 가동률이 필요한 어플리케이션에도 사용 가능하며, 퀵 릴리즈 키트(quick release kit)가 함께 제공됩니다. 퀵 릴리즈 키트 (9-500에도 옵션으로 적용 가능함)는 클램프 어셈블리를 미리 원격지에서 로딩을 할 수 있도록 해주며, 용접 조인트를 360도 전체 방향에서 장애물없이 관찰이 가능합니다. 다중의 클램프 어셈블리를 사용하면, 가동률과 생산성을 더 향상할 수 있습니다.
- 대부분 어플리케이션에서 공냉식으로 사용. 높은 가동률이 필요한 어플리케이션의 경우, 수냉식 냉각을 사용.
- 폭 12.2mm (0.48")의 매우 폭이 좁은 설계. 미니 피팅이나 돌출부위가 짧은 어플리케이션도 용접이 가능합니다.
- 9-500 및 9-500C는 동일한 크기이며, 동일한 종류의 툴링을 공유합니다.
- 직경 12.7mm (1/2") 까지의 튜브 및 피팅을 수용할 수 있습니다.
- 모든 종류의 AMI 전원 공급기와 호환됩니다.

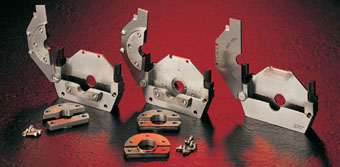

본 용접 헤드들을 위한 폭 넓은 종류의 툴링들이 준비되어 있습니다. 모늩 툴들은 용접 전에 장착(fit-up)이 제대로 되었는지 확인할 수 있는 창이 포함되어 있습니다. 세 종류의 클램프 어셈블리와 두 종류의 카세트가 대부분의 어플리케이션을 커버합니다. 튜빙이나 다른 부품들의 추가적인 지지대나, 미니 피팅의 자동 포지셔닝 기능 등이 다양한 클램프 인서트, 미니 큐브 등을 사용해서 구현될 수 있습니다. 저희쪽에 문의해 주시면 귀하의 어플리케이션에 권장하는 툴링 들에 대해서 전문적인 조언을 받으실 수 있습니다.
본 용접 헤드들은 AMI 전원 공급기 Model 107, 207 그리고 207-HP와 호환됩니다. 아답터 케이블을 사용하여 이 외의 전원 공급기에서도 사용이 가능합니다.
 |
 |

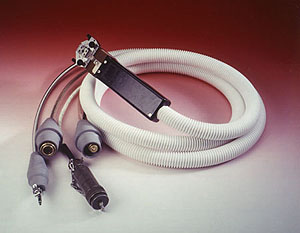

Model 9-500
튜브 클램프 어셈블리 장착시 |

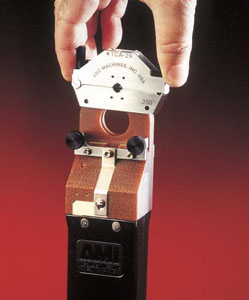

Model 9-500
퀵 릴리즈 키트, TCA-2,
미니큐브(Mini-Cube) 장착시 |
 |
변형 클램프 어셈블리
Modified Clamp
Assembly (MCA)
소형 피팅을 돌출 부위(stick-out)가 최소 9.8mm (0.385") 이상 되는 튜브 등의 부품 용접시에 사용되며,
소형 피팅을 전극봉에 대해서 자동으로 정렬시켜 줍니다. 한쪽 면에 한 세트의 클램프 인서트가 필요합니다. |
범용 클램프 어셈블리
Universal Clamp Assembly (UCA)
튜브와 튜브를 연결하는 어플리케이션, 또는 돌출 부위(stick-out)가 최소 9.8mm (0.385") 이상 되는 부품 용접에 사용됩니다.
각 면에 한 세트 씩의 클램프 인서트가 필요합니다.
|
튜브 클램프 어셈블리
Tube Clamp Assembly (TCA)
피팅과 피팅을 연결하는 어플리케이션이나, 용접하려는 두 부품의 돌출 부위(stick-out)가 6.35mm (0.25")까지 짧은 경우에 사용됩니다.
소형 피팅을 전극봉에 대해서 자동으로 정렬시켜 줍니다.
노트: 9.8mm (0.385") 이상 돌출되어 있는 부품에는 추천하지 않습니다. |
|
|
