Models 8
협폭 용접 헤드 시리즈

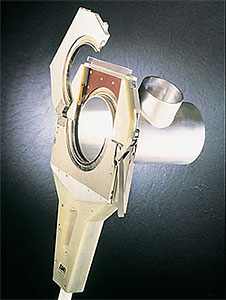

Model 8 Narrow Weld Head Series

Model 8-4000 피팅-피팅 간 용접	Model 8-6625

아래의 용도에 매우 적합합니다.

• 제조업 샵
• 음식, 유제품, 음료수 제조업체
• 생명의학, 의약품 제조업체
• 반도체 제조, 고순도 파이프가 필요한 시설들
• 진공 및 배기순환 피팅
• CIP 판넬 제조, 밸브 클러스터, 헤더(header)
• 위생용 페룰(ferrule, 테두리) 및 사면이 짧은(short-tangent) 용접 피팅들


주요 기능들

• 피팅-피팅간, 피팅-튜브간, 튜브-튜브간의 어플리케이션의 퓨전 용접용 오비탈(orbital) 용접 헤드
• 많은 표준형 튜브 피팅들을 용접할 수 있는 폭이 좁은 헤드 디자인
• 내부 및 외부 부품들을 매우 효율적으로 냉각시켜주는 냉각수를 사용하여 높은 가동율을 가짐
• Model 8-2000 사이즈 범위: 0.25” 외경에서 2.000” 외경 (6,35mm에서 52mm 외경)
• Model 8-4000 size range: 0.50” 외경에서 4.000” 외경 (12,7mm에서 104mm 외경)
• Model 8-6625 size range: 2.00" 외경에서 6.625" 외경 (51mm에서 169mm 외경)
• 기어 드라이브 메카니즘
• Arc Machines의 전원공급기 Model 207, 207-HP, 215, 227 및 415와 호환됩니다.


Model 8-2000, 8-4000, 및 8-6625 용접 헤드는 피팅, 퓨브, 두께가 얇은 파이프 등의 퓨젼 TIG (GTAW) 용접을 위한 오비탈(orbital) 용접 헤드입니다. 본 헤드들의 좁은 폭은, 좁은 간격(clearance)을 갖는 까다로운 어플리케이션, 예를 들어 피팅-피팅간, 또는 피팅-밸브바디 간 용접, 들에 적합합니다. 용접 재질은 스테인리스 스틸, 타이테늄, 하스텔로이(Hastelloy™) 및 그 외 자동 용접이 가능한 합금을 용접할 수 있습니다.

Model 8 시리즈 용접 헤드의 중요한 특징은 매우 높은 용접 가동율을 제공해주는 독특한 냉각 시스템의 디자인에 있습니다. AMI 냉각 유니트에 연결하였을 경우, 케이블, 클램프 하우징, 전극봉 로터 등의 용접 헤드의 모든 부속품들이 냉각수에 의해서 효과적으로 냉각됩니다. (특허 신청됨)

다양한 종류의 클램프들이 준비되어 있어서, 모든 종류의 어플리케이션에 완벽하게 대응할 수 있습니다. 피팅-피팅간 용접, 튜브-피팅간 용접으로 표준형 또는 협폭의 클램프들을 매우 작은 돌출부만 있어도 용접할 수 있습니다.

더 넓은 돌출부위가 있고, 추가적인 지지대가 필요한 경우, 본 용접 헤드들에 아답터 링을 추가하여, 더 넓은 클램프를 사용하게 할 수도 있습니다. Model 8-2000 (42mm 크기까지)는 9-1500 표준형 클램프 또는 9E-1500 광폭 클램프가 장착될 수 있습니다. Model 8-4000 (89.1mm 크기까지)는 9-3500 표준형 클램프 또는 9E-3500 광폭 클램프가 장착될 수 있습니다.

"T" 치수가 아래의 표보다 작은 피팅 또는 페룰을 용접해야 할 경우, 저희에게 연락해 주시기 바랍니다.

Model 8-2000 피팅-페룰(fitting-to-ferrule) 용접
