Model 9E Series

Model 9E 시리즈 용접 헤드들은 직경 6.35mm 부터 168.3mm (0.25" 에서 6.625") 까지의 튜브 및 파이프 용접이 가능합니다.
이 모델들은 튜브, 파이프, 또는 사면의 길이가 긴 피팅들의 직선 길이 방향의 용접은 기본으로 가능하지만, 주 목적은 매우 짧은 사면길이의 파이프 엘보(elbow), 레그(leg)가 짧은 티(tee), 짧은 길이의 위생용 페룰(ferrule, 테두리) 등과 같은 돌출 부분이 짧은 피팅 들을 용접하는데에 있습니다.

용접 헤드의 한쪽에 위치하고 있는 오프셋 전극봉을 이용해서 이러한 작업을 가능케 하였습니다. 헤드의 다른 쪽에는 가스 씰(seal)이 사용될 때 용접 헤드를 지지해 주기 위한 광폭 튜브 클램프가 있습니다.

  • 수냉식 다기관(manifold)가 내장되어 있습니다. - 207-CW 또는 107-CW 수냉 유니트와 같이 사용될 때, 용접 헤드 내부 부속품들과 용접 헤드 케이블이 냉각되어서, 3.9mm (0.154") 까지의 두께도 높은 가동률로 작업할 수 있습니다.
  • 대부분의 Model 9E 시리즈 헤드들을 위한 개조 키트가 준비되어 있습니다.
  • Arc Machines의 207, 227, 207-HP 및 415 전원 공급기들과 호환됩니다.



Model 9E-2500
1.5" (38.1mm) 직경의
길이가 짧은 위생용 페룰을
튜브 스터브에
용접하는 모습입니다.

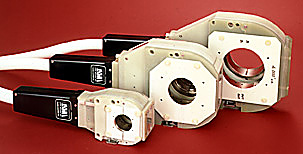

Model 9E 시리즈 오프셋 용접 헤드는 모두 다섯 가지 크기로 준비되어 있습니다. (사진상에는 9E-1500, 9E-3500,9E-4500가 나와 있습니다.)

Model 9E-1500와 1.315" (33,4mm) 직경의 파이프 엘보




Model 9 용접 헤드 개조 키트
대부분의 Model 9 시리즈 용접 헤드들은 개조 키트를 설치함으로써, Model 9, 9AF, 9E, 또는 9CT와 같은 다른 형태로 개조가 가능합니다.예를 들어, 기본 Model 9-1500은 9E-1500, 9AF-1500, 9CT-1500으로 변형되거나, 그 반대도 가능합니다. 개조는 드라이버와 헥스 렌치만 사용하여 5분에서 10분 만에 완료됩니다.
